Barázdált vs. mély groove golyóscsapágyak: kulcsfontosságú különbségek és alkalmazások

I. Bevezetés

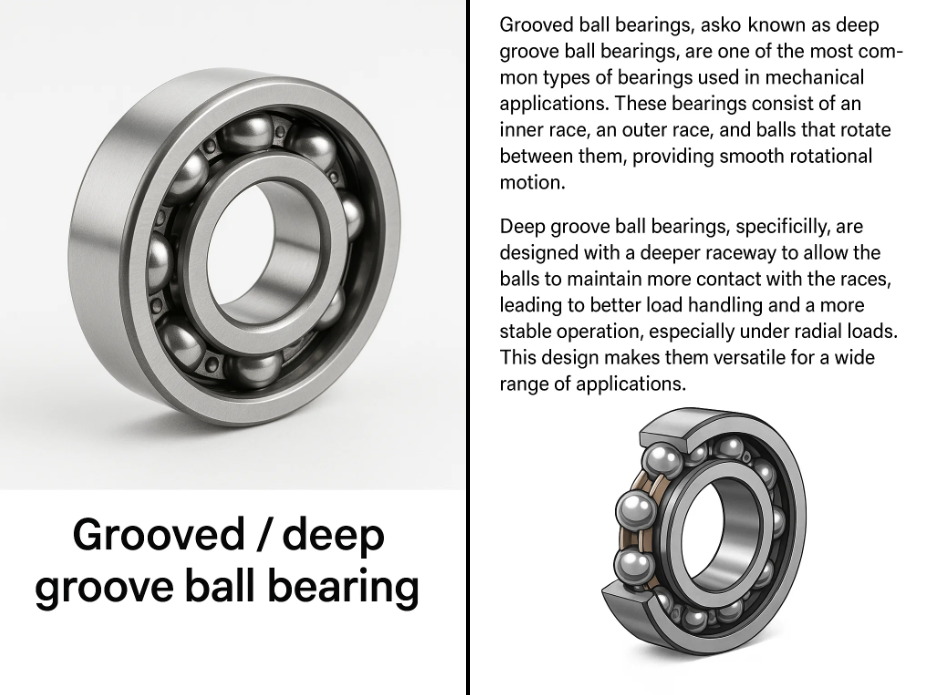

A. Röviden határozza meg a hornyolt és mély horonygolyócsapágyakat

Hornyolt golyóscsapágyak , más néven a mélyhorgos golyóscsapágyak, amelyek a mechanikai alkalmazásokban használt egyik leggyakoribb csapágytípusok. Ezek a csapágyak egy belső versenyből, egy külső versenyből és a köztük forgó golyókból állnak, sima forgási mozgást biztosítva. A „horony” a tervezés mélyebb versenypályájára utal, amely elősegíti a magasabb terhelések befogadását és simább mozgást kínál.

A mélyebb groove golyócsapágyakat egy mélyebb versenypályával tervezték, hogy a golyók nagyobb kapcsolatot tartsanak fenn a versenyekkel, ami jobb terheléskezelést és stabilabb működést eredményez, különösen radiális terhelések alatt. Ez a kialakítás sokoldalúvá teszi őket az alkalmazások széles skálájához.

B. Jelölje ki a különbségek megértésének fontosságát

A hornyolt (mély horony) golyóscsapágyak és más típusok, például a hengeres gördülőcsapágyak közötti különbségek megértése kritikus jelentőségű a megfelelő csapágy kiválasztásához az egyes alkalmazásokhoz. A megfelelő csapágytípus kiválasztása befolyásolhatja a gépek teljesítményét, hosszú élettartamát és hatékonyságát, az elektromos motorok nagysebességű működésétől a nagy teherbírású felhasználásig a gépekben. Az egyes típusok konkrét előnyeinek és korlátainak felismerésével a mérnökök megalapozottabb döntéseket hozhatnak, amelyek hozzájárulnak a tervek megbízhatóságához és költséghatékonyságához.

Ii. Mély horony golyóscsapágyak

A. Írja le a tervezést és a szerkezetet

A mély horonygolyócsapágyak az egyik legegyszerűbb és legsokoldalúbb csapágytervek. Alapvető struktúrájuk három fő elemből áll:

1. Belső verseny : A belső gyűrű, amely illeszkedik a tengelyhez.
2. Külső verseny : A külső gyűrű, amely illeszkedik a házhoz.
3. Golyó : Acél- vagy kerámia golyókészlet, amely a belső és a külső versenyek között gurul.

A Raceway (Groove) a mély horonygömbcsapágyakban úgy tervezték, hogy mélyebb legyen, mint a szokásos golyóscsapágyak. Ez a mélyebb horony lehetővé teszi a golyók és a versenyek közötti nagyobb érintkezést, ami növeli a terhelési kapacitást és javítja a stabilitást. A horony általában kör alakú, ami elősegíti a súrlódást a forgás során.

A mély horonygolyócsapágyak általában árnyékolódnak vagy lezárnak, hogy megvédjék a golyókat a szennyeződésektől, a nedvességtől és más szennyeződésektől, biztosítva a tartós teljesítményt. Különböző méretben kaphatók, a leggyakoribb az egysoros fajta, bár két- és háromsoros minták is rendelkezésre állnak.

B. Beszélje meg a terhelési kapacitást (radiális és tengelyirányú)

A mély horonygömb csapágyak terhelési képessége elsősorban radiális, de magában foglalja a tengelyirányú (tolóerő) terhelések kezelésének némi képességét is.

• Sugárirányú terhelési kapacitás : Ez a csapágy azon képessége, hogy támogassa a tengelyre merőleges terheket. A mély horonygömbölyű csapágyak jó sugárirányú terhelési kapacitással bírnak, és képesek könnyedén kezelni a mérsékelt radiális terheléseket. A sugárirányú terhelési kapacitás általában magasabb, ha a csapágyat nagyobb golyómérettel tervezték.

• Tengelyirányú terhelési kapacitás : A szögletes érintkezési csapágyakkal ellentétben a mély horonygömbölyű csapágyak a tengelyirányú terheléseket is kezelhetik (a tengelyével párhuzamos terheléseket), de a kapacitás viszonylag alacsonyabb. A tengelyirányú terhelési kapacitás korlátozott, mivel a golyók nem közvetlenül érintkeznek a versenyekkel egy adott szögben, mint a szögkontaktus -terveknél.

A terhelési kapacitás összehasonlítás (példa):

C. Közös alkalmazások (elektromos motorok, szivattyúk)

A mélyhorony gömbölyű csapágyakat sokoldalúságuk miatt széles körben használják különféle alkalmazásokban. Néhány általános alkalmazás a következők:

• Elektromos motorok : A sugárirányú és axiális terhelések kezelésének sokoldalúsága és képessége a mély horonygömbölyöket ideálissá teszi az elektromos motorok számára, amelyek sima, folyamatos működést igényelnek.
• Szivattyúk : Centrifugális szivattyúkban a mély horonygömbcsapágyak támogatják a forgó tengelyeket, miközben mérsékelt tengelyirányú és sugárirányú terheléseket kezelnek.
• Háztartási készülékek : A ventilátorok, a mosógépek és más, sima forgáshoz szükséges készülékek szintén részesülnek a mély horonygömbölyű csapágyak jellemzőiből.
• Autóipari alkalmazások : A generátorok, a kerekek és a járművek más forgó alkatrészei gyakran a mély horonygolyó csapágyakra támaszkodnak megbízhatóságuk érdekében.

D. Előnyök: Sokoldalúság, nagysebességű képesség, alacsony karbantartás

A mély horonygolyócsapágyak számos kulcsfontosságú előnyt kínálnak:

1. Sokoldalúság : Ezek a csapágyak széles körben használhatók, beleértve a fényt és a mérsékelt terhelésű rendszereket is. Egyszerű kialakításuk adaptálhatóvá teszi őket a különféle iparágak számára.
2. Nagy sebességű képesség : A mély horony golyóscsapágyak képesek nagysebességű forgásra minimális súrlódás mellett. Ez alkalmassá teszi őket nagy sebességgel működő elektromos motorokban és gépekben.
3. Alacsony karbantartás : A lezárt vagy árnyékolt kialakításuk miatt a mély horonygömbcsapágyak minimális karbantartást igényelnek, és élettartamuk hosszú lehet, ha megfelelő körülmények között megfelelően használják.

E. Hátrányok: alacsonyabb tengelyirányú terhelési képesség a szög érintkezési csapágyakhoz képest

Előnyök ellenére a mély horonygolyócsapágyak korlátai vannak:

1. Alacsonyabb tengelyirányú terhelési kapacitás : Noha képesek kezelni a mérsékelt tengelyirányú terheléseket, ezeknek a terheléseknek a kezelésének képessége kisebb, mint a szög érintkezési csapágyak. Azokban az alkalmazásokban, ahol a tengelyirányú terhelések jelentősebbek, például a tolóerőcsapágyak, a mélyhornygolyó csapágyak nem lehetnek a legjobb választás.
2. Korlátozott a nagy teherbírású alkalmazásokban : Nem alkalmasak nagyon nagy terhelési kapacitásra, például nehéz gépeknél, ami olyan csapágyakat igényel, amelyek ellenállnak az intenzívebb stressznek.

Iii. Barázdált görgőscsapágyak (hengeres hengercsapágyak)

A. Írja le a tervezést és a szerkezetet of Cylindrical Roller Bearings

A hengeres görgős csapágyakat radiális terhelések hordozására tervezték, és a két versenyző (a belső és a külső gyűrűk) közé helyezett hengeres hengerekkel készülnek. A gömbös golyókkal, amelyek gömbgömböket használnak, a hengeres görgős csapágyak olyan görgőket használnak, amelyek közvetlen vonalban vannak a versenypályákkal, növelve a csapágy terheléshordozó képességét.

A hengeres hengercsapágy fő alkotóelemei a következők:

1. Belső verseny : A belső gyűrű, amely illeszkedik a tengelyhez.
2. Külső verseny : A külső gyűrű, amely illeszkedik a házhoz.
3. Hengerek : Hengeres görgők, amelyek érintkeznek a versenypályákkal, és nehezebb sugárirányú terheléseket hordoznak, mint a golyók.
4. Ketrec vagy távtartó : Ez az alkatrész elválasztja a görgőket, biztosítva, hogy egyenletesen távol maradjanak, és megakadályozzák a közvetlen érintkezést, ami növelheti a súrlódást.

A hengeres görgős csapágyak általában egysoros és többsoros mintákban vannak, a leggyakoribb az egysoros kialakítás. A hengerek egyetlen sorban vannak igazítva, de a többsoros konfigurációk további terhelés-hordozó kapacitást biztosíthatnak, ami hasznos a nagy teljesítményű alkalmazásokban.

B. Beszélje meg a terhelési kapacitást (elsősorban radiális)

A hengeres görgőscsapágyakat elsősorban a támogatáshoz tervezték sugárirányú terhelés , és terheléshordozó képességük általában magasabb, mint a golyóscsapágyak, a görgők és a versenypályák közötti nagyobb érintkezési terület miatt. A hengeres gördülő csapágyak terhelési kapacitásának legfontosabb jellemzői a következők:

• Sugárirányú terhelési kapacitás : A hengeres hengercsapágyaknak van egy magasabb sugárirányú terhelési kapacitás összehasonlítva a mély horony golyóscsapágyakkal. Ez alkalmassá teszi őket nagy sugárirányú erőkkel, például nehéz gépekkel, ipari sebességváltókkal és motoros tengelyekkel.

• Tengelyirányú terhelési kapacitás : A hengeres hengercsapágyaknak van egy lower axial load capacity compared to angular contact ball bearings and deep groove ball bearings. While they can handle some axial load, they are better suited for applications where axial forces are not predominant.

A terhelési kapacitás összehasonlítás (példa):

C. Közös alkalmazások (sebességváltók, nehéz gépek)

A hengeres görgőscsapágyakat általában alkalmazzák olyan alkalmazásokban, ahol nagy sugárirányú terhelési kapacitásra van szükség, például:

• Sebességváltó : A nagy sugárirányú terhelési kapacitás a hengeres görgős csapágyakat ideálissá teszi a sebességváltókhoz, különösen az ipari gépekben, ahol a nagy terheléseket sebességváltókon keresztül továbbítják.
• Nehéz gépek : Az olyan alkalmazásokban, mint a daruk, építőipari berendezések és bányászati ​​gépek, a hengeres görgős csapágyak használják a nagy radiális terhelések támogatására.
• Elektromos motorok : Noha a sebességkorlátozások miatt általában nem használják nagysebességű motorokban, a hengeres görgős csapágyakat nagyobb ipari motorokban alkalmazzák, amelyek nehéz teherbírást kezelnek.
• Gördülő malmok : Ezek a csapágyak olyan alkalmazásokban találhatók, mint a gördülő malmok és más nehéz feldolgozó berendezések, mivel képesek nehéz sugárirányú terheléseket szállítani.

D. Előnyök: Nagy sugárirányú terhelési képesség

A hengeres görgőscsapágyak számos kulcsfontosságú előnyt kínálnak:

1. Nagy sugárirányú terhelési kapacitás : A hengeres hengerek lehetővé teszik számukra, hogy sokkal magasabb sugárirányú terheléseket támogassanak, mint a mély horonygömbölyű csapágyak, így ideális választásuk a nagy teherbírású alkalmazásokhoz.
2. Jó teljesítmény a nagy teherbírású műveleteknél : Nagyon alkalmasak nagy terheléssel és mérsékelt sebességgel, például ipari gépekben és nagy mechanikus berendezésekben.
3. Sokoldalú nehéz ipari alkalmazásokban : Robusztus kialakításuk lehetővé teszi a hengeres görgős csapágyak széles körében történő felhasználását, beleértve az autóipari, építőipari, bányászatot és acélgyártást.

E. Hátrányok: alacsony tengelyirányú terhelési kapacitás, nem alkalmas nagy sebességre a golyóscsapágyakhoz képest

Erős teherhordó képességük ellenére a hengeres gördülőcsapágyak korlátai vannak:

1. Alacsony tengelyirányú terhelési kapacitás : Noha támogathatják a tengelyirányú terhelést, tengelyirányú terhelésük korlátozott a szög érintkezési csapágyakhoz képest. Ez alkalmatlanná teszi azokat olyan alkalmazásokhoz, amelyek jelentős axiális terheléskezelést igényelnek.
2. Sebességkorlátozások : A hengeres görgős csapágyak általában nem alkalmasak nagysebességű alkalmazásokra, mivel a görgők nagyobb súrlódást hoznak létre a golyóscsapágyakhoz képest. A súrlódási erők a sebességgel növekszenek, ami a hőhatást és a hatékonyságot eredményezi nagyobb forgási sebességnél.
3. Kevesebb kompakt, mint a golyóscsapágyak : A görgők hengeres alakja miatt a hengeres görgős csapágyak általában nagyobb, mint a mély horonygömb csapágyak. Ez korlátozás lehet az űrkonzervált alkalmazásokban.

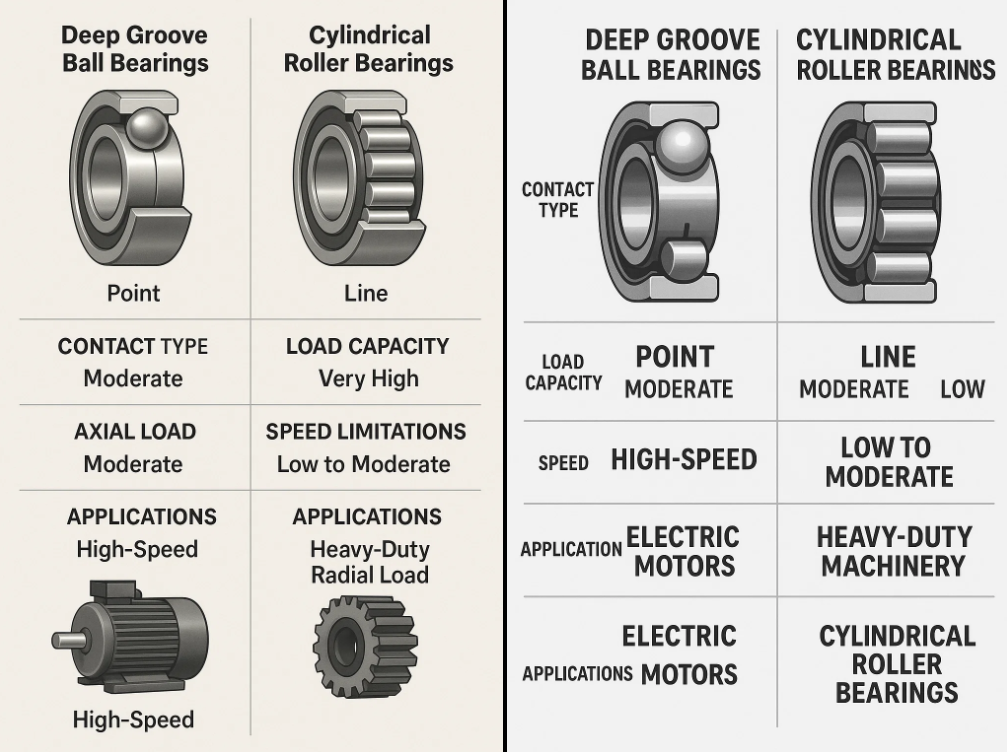

Iv. Legfontosabb különbségek

A. Kapcsolattartó típusa (pont vs. vonal)

Az egyik elsődleges különbség a mély groove golyócsapágyak és a hengeres görgős csapágyak között a gördülő elemek és a versenypályák közötti érintkezési típus.

• Mély horony golyóscsapágyak : A golyók és a versenypályák közötti érintkezés az pontkapcsolat - Ez azt jelenti, hogy a labda csak egy kis pontja érinti a versenypályát egy adott időben. Ez alacsonyabb súrlódást eredményez, de azt is jelenti, hogy a terhelést egy kisebb területre osztják el, ami korlátozhatja a csapágy terhelési kapacitását, különösen a nehezebb sugárirányú terheléseknél.

• Hengeres hengercsapágyak : Ezzel szemben a hengeres hengercsapágyak használják vonalas érintkezés A hengeres görgők és a versenypályák között. Ez a nagyobb érintkezési terület lehetővé teszi a csapágy számára, hogy sokkal magasabb radiális terheléseket kezeljen, mint a golyóscsapágyak, így ideálisak a nagy teherbírású alkalmazásokhoz.

B. terhelési kapacitás (radiális és tengelyirányú)

A két csapágy terhelési kapacitása jelentősen különbözik szerkezeti terveik miatt.

• Sugárirányú terhelési kapacitás :

  • Mély horony golyóscsapágyak : Mérsékelt radiális terhelési kapacitás. Ezek a csapágyak hatékonyan képesek kezelni a radiális terheléseket, de korlátozottak a hengeres gördülő csapágyakhoz képest.
  • Hengeres hengercsapágyak : Nagyon nagy sugárirányú terhelési kapacitás a görgők és a versenypályák közötti vonal érintkezése miatt. Ez a kialakítás lehetővé teszi számukra, hogy sokkal nagyobb sugárirányú terheléseket hordozzanak.

• Tengelyirányú terhelési kapacitás :

  • Mély horony golyóscsapágyak : Mérsékelt tengelyirányú terhelési kapacitás. Ezek a csapágyak képesek kezelni mind a radiális, mind a tengelyirányú terhelést, de a tengelyirányú terhelések kezelésében korlátozottabbak, mint a speciális csapágytípusok, például a szögletes érintkezési csapágyak.
  • Hengeres hengercsapágyak : Alacsony tengelyirányú terhelési kapacitás. Noha ezek a csapágyak támogathatják a tengelyirányú terhelést, elsődleges szilárdságuk a radiális terheléskezelésben rejlik, így alkalmatlanná teszi azokat olyan alkalmazásokhoz, ahol jelentős axiális terhelések vannak érintve.

A terhelési kapacitás összehasonlítás (példa):

C. sebességkorlátozások

A sebességképesség egy másik kulcsfontosságú megkülönböztetés a két csapágytípus között:

• Mély horony golyóscsapágyak : Ezeket a csapágyakat nagysebességű alkalmazásokhoz tervezték. A golyók és a versenypályák közötti pont érintkezés miatt kevesebb súrlódás van, lehetővé téve a simább forgás és a gyorsabb sebességet. Ez alkalmassá teszi őket olyan alkalmazásokhoz, mint az elektromos motorok, ahol a nagy sebesség gyakori.

• Hengeres hengercsapágyak : Míg a hengeres görgős csapágyak képesek kezelni a nehéz terheket, általában Nem alkalmas nagysebességű alkalmazásokra - A görgők és a versenypályák közötti vonalkontaktus nagyobb súrlódást eredményez a golyóscsapágyakhoz képest, ami növeli a hőtermelést és korlátozza a sebesség képességeit. Ezeket a csapágyakat általában alacsony vagy közepes sebességű alkalmazásokban használják, ahol a nehéz radiális terhelések gyakoribbak.

D. Alkalmazások

A mély horonygömbcsapágyak és a hengeres görgős csapágyak elsődleges alkalmazásai szintén különböznek a saját terhelési kapacitása és a sebességjellemzők miatt:

• Mély horony golyóscsapágyak :

  • Általában használják nagy sebességű olyan alkalmazások, mint az elektromos motorok, szivattyúk, ventilátorok és autóalkatrészek.
  • Alkalmas általános gépekhez és precíziós műszerekhez, ahol mind sugárirányú, mind mérsékelt tengelyirányú terhelések vannak.

• Hengeres hengercsapágyak :

  • Előnyben részesített nagy teherbírású alkalmazások Mint az ipari sebességváltók, a nagy motorok, a szélturbinák és az építőipari gépek.
  • Általában olyan rendszerekben használják, amelyek magukban foglalják nagy radiális terhelés De alacsonyabb sebesség, például gördülő malmok, zúzók és nagy gépek a bányászatban és az acéliparban.

Alkalmazás összefoglalása:

V. Mikor kell használni

A. A mély groove golyóscsapágyak kedvelő forgatókönyvei

A mély horonygolyócsapágyak sokoldalú és széles körben használt csapágytípusok, amelyek különféle alkalmazásokhoz jól alkalmasak. Itt vannak a forgatókönyvek, ahol a mélyhorgos golyócsapágyak lenne az előnyben részesített választás:

1. Nagysebességű alkalmazások : Ha az alkalmazás nagysebességű forgást igényel, akkor a mély horonygömbcsapágyak ideális választás az alacsony súrlódásuk és a kevesebb hőtermeléssel történő nagyobb sebességgel történő működés miatt. Általános példák a következők:

   • Elektromos motorok
   • Rajongók
   • Elektromos szerszámok

2. Fény vagy mérsékelt sugárirányú és tengelyirányú terhelések : Azokban az alkalmazásokban, ahol mind sugárirányú, mind mérsékelt tengelyirányú terhelések vannak, a mély horonygömbcsapágyak kiemelkednek, mert mindkét típusú terhelést egyszerre képesek támogatni. Néhány példa a következők:

   • Szivattyúk (centrifugális)
   • Szállítószalag -rendszerek
   • Autóipari alkatrészek (pl. A generátorok, kerékagyak)

3. Alacsony karbantartás Applications : Ha az alacsony karbantartás kulcsfontosságú követelmény, akkor a mély horonygömbcsapágyak nagyszerű választás a lezárt vagy árnyékolt formatervezésük miatt, amelyek segítenek megvédeni őket a szennyeződésektől, a portól és a nedvességtől. Ez ideálissá teszi őket:

   • Háztartási készülékek (például mosógépek, hűtőszekrények)
   • HVAC rendszerek
   • Ipari felszerelés minimális karbantartási igényekkel

4. Kompakt alkalmazások : Ha a hely korlátozott, akkor a mély horonygömbölyű csapágyak jó lehetőség, mivel viszonylag kicsi és kompakt kialakításuk van. Az alkalmazások magukban foglalhatják:

   • Kis motorok
   • Robotika
   • Kompakt gépek és műszerek

B. A hengeres gördülő csapágyakat részesíti előnyben

A hengeres görgős csapágyak előnyben részesülnek olyan helyzetekben, amikor a nehéz radiális terhelések gyakoriak, de a sebesség nem jelent elsődleges gondot. Itt vannak a tipikus forgatókönyvek, ahol a hengeres görgőscsapágyak kiemelkednek:

1. Nagy teherbírású radiális terhelés Applications : Ha az alkalmazáshoz olyan csapágy szükséges, amely képes ellenállni a nagy radiális terheléseknek, akkor a hengeres görgős csapágyak a legjobb választás a nagyobb terhelési képességük miatt. Általános példák a következők:

   • Ipari sebességváltók (például a gyárakban vagy a bányászatban)
   • Építőipari gépek (például daruk, kotrók)
   • Hengerek and conveyor systems A nehéz iparágakban

2. Alacsony vagy mérsékelt Speed Applications : A hengeres görgős csapágyak alacsonyabb vagy közepes sebességű alkalmazásokhoz alkalmasak, ahol nagy sugárirányú terhelési kapacitásuk teljes mértékben felhasználható a nagysebességű működés korlátozása nélkül. Példák a következők:

   • Szélturbinák
   • Nagy teherbírású motorok
   • Nagy ipari rajongók

3. Magas ütési terhelésű helyzetek : A hengeres gördülőcsapágyak jól alkalmasak azokra az alkalmazásokra, ahol a csapágyakat ütésterhelésnek vagy nagy hatású erőknek vetik alá. Robusztus kialakításuk lehetővé teszi számukra, hogy jobban felszívják az ilyen erőket, mint a mély horonygömbcsapágyak. Néhány példa a következők:

   • Bányászati ​​berendezések
   • Fémfeldolgozó gépek
   • Vasúti és szállítási rendszerek

4. Nehéz gépek in Harsh Environments : Ha a működési körülmények magas szintű szennyeződést, szennyeződést vagy porot tartalmaznak, akkor a hengeres görgős csapágyokat (különösen a lezárt típusokat) használják nehéz gépek és ipari környezetben. Ide tartoznak:

   • Acélgyárak
   • Kotrógépek
   • Zúzóberendezés

A forgatókönyvek gyors összehasonlítása:

Vi. Legfontosabb különbségek és alkalmazások

A. Összefoglalja a legfontosabb különbségeket és alkalmazásokat

A becsomagoláshoz gyorsan ismertesse a kulcsfontosságú különbségeket mély horony golyóscsapágyak és hengeres hengercsapágyak :

• Tervezés és érintkezési típus :

  • Mély horony golyóscsapágyak Használjon pont érintkezést a golyók és a versenypályák között, ami alacsonyabb súrlódást és nagy sebességgel, de mérsékelt terhelési kapacitással való működést eredményez.
  • Hengeres hengercsapágyak Használja a vonalkontaktust a hengeres görgők és a versenypályák között, lehetővé téve számukra, hogy sokkal nagyobb sugárirányú terheléseket támogassanak, de korlátozzák azok sebességi képességeit és tengelyirányú terheléskezelését.

• Terhelési kapacitás :

  • Mély horony golyóscsapágyak Kezelje mind a radiális, mind a tengelyirányú terhelést, de jobban alkalmasak a mérsékelt terhelésekhez és a nagysebességű alkalmazásokhoz.
  • Hengeres hengercsapágyak Excel a kezelésben nagy radiális terhelés de nem jelentős tengelyirányú terhelésekre vagy nagysebességű forgásra tervezték.

• Sebesség és karbantartás :

  • Mély horony golyóscsapágyak Ideálisak nagysebességű, alacsony karbantartási igényű alkalmazásokhoz, amelyek alkalmassá teszik őket elektromos motorokhoz, ventilátorokhoz és háztartási készülékekhez.
  • Hengeres hengercsapágyak jobban megfelelnek a nagy teherbírású, alacsony vagy közepes sebességű alkalmazásokhoz, ahol a sugárirányú terhelési kapacitás döntő jelentőségű, például ipari sebességváltókban, bányászati ​​gépekben és nagy motorokban.

B. Hangsúlyozza a megfelelő csapágy kiválasztásának fontosságát az optimális teljesítmény érdekében

A megfelelő csapágytípus kiválasztása elengedhetetlen a gép vagy berendezés optimális teljesítményének, hosszú élettartamának és megbízhatóságának biztosításához. A helytelen csapágy használata egy adott alkalmazásban számos problémához vezethet, ideértve a korai kopást, a meghibásodást és a nem hatékony működést, ami végül költséges javításhoz és leálláshoz vezethet.

Például használva mély horony golyóscsapágyak A nagy teherbírású ipari gépekben, ahol a nagy radiális terhelések elterjedtek, a csapágy túlterhelését, a túlzott hőt és a korai meghibásodást eredményeznének. Másrészt, használva hengeres hengercsapágyak A nagysebességű alkalmazásokban korlátoznák a teljesítményt, mivel ezeket a csapágyakat nem úgy tervezték, hogy kezeljék a golyóscsapágyak működésének sebességét.

E kérdések elkerülése érdekében elengedhetetlen:

• Fontolja meg a terhelési követelményeket (Radiális vs axiális).
• Számla a működési sebességért és the potential need for high-speed operation.
• Értékelje a környezetet amelyben a csapágy működik (például hőmérséklet, szennyeződés stb.).
• A karbantartási igények tényezője és bearing durability for long-term use.
